Οι περισσότερες πισίνες φαίνονται σωστές την ημέρα παράδοσης. Τα σοβαρά προβλήματα εμφανίζονται 6–24 μήνες μετά: θολότητα, χλωραμίνες, διαρροές, διάβρωση και επικίνδυνες ηλεκτρικές αστοχίες. Συνήθως όχι λόγω κακού εξοπλισμού, αλλά λόγω λανθασμένης μελέτης και κακού συντονισμού των Η/Μ συστημάτων. Το άρθρο αναλύει τα σοβαρότερα σφάλματα στις Η/Μ εγκαταστάσεις πισίνας και πώς αποφεύγονται μέσω σωστής μελέτης και κατασκευής.

Τα πιο σοβαρά προβλήματα στις Η/Μ εγκαταστάσεις πισινών σπάνια οφείλονται σε ένα μεμονωμένο εξάρτημα, όπως μια προβληματική αντλία ή ένας λανθασμένος αισθητήρας. Στην πράξη οι περισσότερες αστοχίες εμφανίζονται μήνες ή και χρόνια μετά την παράδοση του έργου, όταν διαφορετικά υποσυστήματα της εγκατάστασης αρχίζουν να αλληλεπιδρούν υπό πραγματικές συνθήκες λειτουργίας και φορτίου. Όταν δηλαδή η υδραυλική ανακυκλοφορία, η φίλτρανση, τα δοσομετρικά χημικών, οι ηλεκτρολογικές εγκαταστάσεις και οι αυτοματισμοί δεν συνεργάζονται σωστά.

Αν έπρεπε να τα συνοψίσουμε όλα σε μία βασική αρχή αυτή θα ήταν η εξής: η πισίνα πρέπει να αντιμετωπίζεται ως ένα ενιαίο σύστημα δημόσιας υγείας και ηλεκτρομηχανολογικής ασφάλειας και όχι ως μια συλλογή ανεξάρτητων υποσυστημάτων που λειτουργούν ξεχωριστά.

Στην πράξη, ακόμη και εξοπλισμός που θεωρείται «σωστά εγκατεστημένος» μπορεί να δημιουργήσει σοβαρά προβλήματα όταν δεν λειτουργεί συντονισμένα με τα υπόλοιπα συστήματα. Για παράδειγμα:

• ένα φίλτρο χωρίς τη σωστή παροχή νερού δεν αποδίδει αποτελεσματικά
• ένας δοσομετρητής χημικών χωρίς ασφαλές interlock μπορεί να οδηγήσει σε επικίνδυνη υπερδοσολογία
• ένας υποβρύχιος φωτισμός χωρίς επαρκή ηλεκτρική προστασία αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Παρότι τα παραπάνω φαίνονται διαφορετικά μεταξύ τους στην ουσία οδηγούν στο ίδιο αποτέλεσμα: αυξημένο κίνδυνο για χρήστες και προσωπικό, μειωμένη συμμόρφωση με τα πρότυπα ασφαλείας και υψηλότερο κόστος λειτουργίας και συντήρησης.

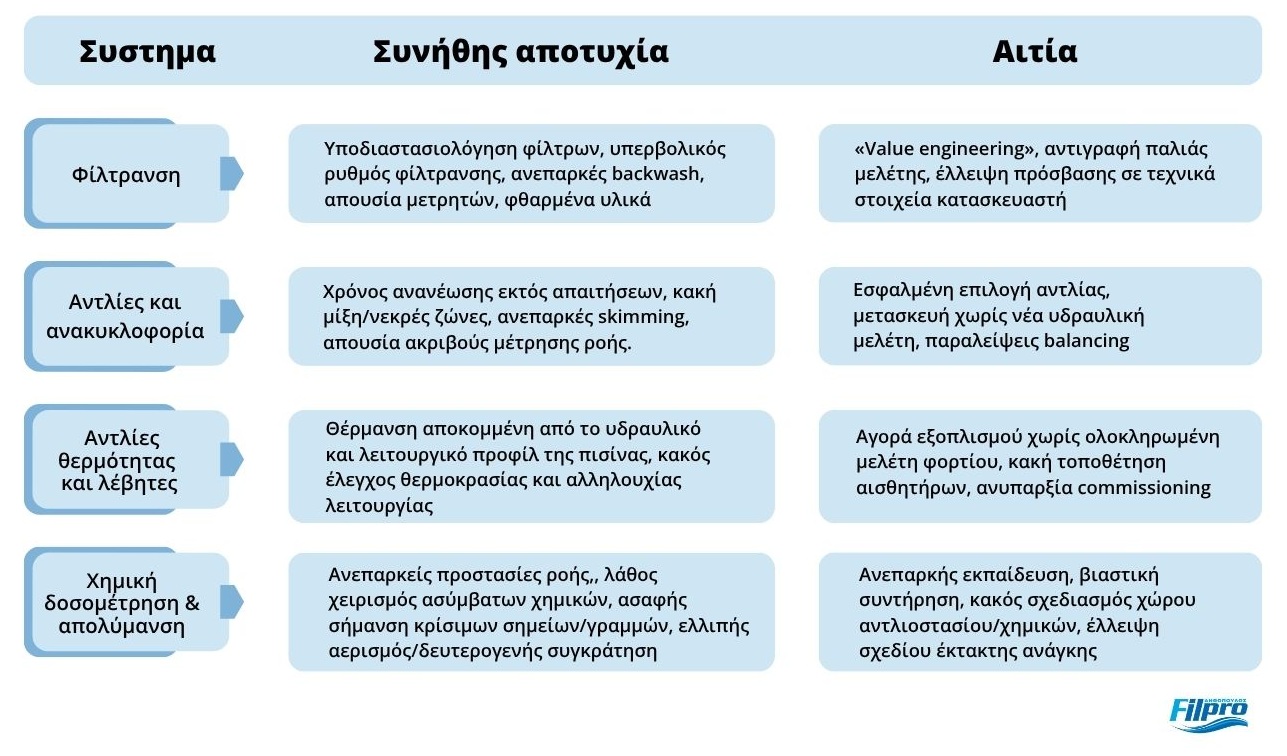

Τα πιο κρίσιμα λάθη στον σχεδιασμό και την κατασκευή πισίνας

Απουσία σαφούς βάσης σχεδιασμού

Η κατασκευή μιας πισίνας δεν μπορεί να ξεκινά ως μια απλή «προμήθεια εξοπλισμού». Παρ’ όλα αυτά πολλές εγκαταστάσεις σχεδιάζονται χωρίς τεκμηρίωση χρήσης, θεωρητικής αιχμής λουομένων, απαιτήσεων θερμοκρασίας, υγρασίας, όγκου νερού ή υδραυλικών φορτίων. Το αποτέλεσμα είναι υποδιαστασιολόγηση ή υπερδιαστασιολόγηση του συστήματος, αυξημένο λειτουργικό κόστος και δυσκολίες αδειοδότησης. Μια ολοκληρωμένη μελέτη οφείλει να περιλαμβάνει βάση σχεδιασμού (Basis of Design), διαγράμματα σωληνώσεων και οργάνων (P&ID), υπολογισμούς ολικού μανομετρικού ύψους (TDH), καμπύλες λειτουργίας αντλιών και στρατηγική χημικής επεξεργασίας.

Κακή υδραυλική κατανομή και δημιουργία «νεκρών ζωνών»

Η λανθασμένη τοποθέτηση στομίων προσαγωγής νερού, η ανεπαρκής επιφανειακή απορρόφηση και η αγνόηση της γεωμετρίας της δεξαμενής δημιουργούν στάσιμες περιοχές μέσα στην πισίνα. Οι λεγόμενες «νεκρές ζώνες» οδηγούν σε θολότητα, ανάπτυξη βιοφίλμ, ανομοιόμορφη απολύμανση και αυξημένη κατανάλωση χημικών. Σε αρκετές πισίνες το πρόβλημα αποδίδεται λανθασμένα στη χημεία νερού ή στο φίλτρο, ενώ στην πραγματικότητα η βασική αιτία είναι η κακή υδραυλική κυκλοφορία και η ασύμμετρη κατανομή ροής μέσα στη δεξαμενή.

Λανθασμένος υπολογισμός χρόνου ανακυκλοφορίας και παροχών

Ένα από τα συχνότερα λάθη είναι η χρήση της ονομαστικής παροχής της αντλίας αντί της πραγματικής παροχής που διέρχεται από τα φίλτρα. Αυτό που συμβαίνει στην πράξη είναι πως η πραγματική παροχή λειτουργίας συχνά αποκλίνει σημαντικά από τις θεωρητικές τιμές της μελέτης λόγω απωλειών φορτίου, λανθασμένων διαστασιολογήσεων ή μεταβολών που έγιναν στο έργο κατά την κατασκευή. Συχνά επίσης δεν υπολογίζεται σωστά η δεξαμενή εξισορρόπησης ή συγχέονται οι παροχές υδάτινων χαρακτηριστικών με την παροχή φίλτρανσης. Το αποτέλεσμα είναι αδυναμία επίτευξης υγειονομικών απαιτήσεων και κακή ποιότητα νερού. Η πραγματική παροχή πρέπει να επαληθεύεται μέσω μετρητών ροής και λειτουργικών μετρήσεων υπό πραγματικές συνθήκες λειτουργίας και όχι μόνο θεωρητικών υπολογισμών.

Επικίνδυνα στόμια αναρρόφησης και αποστράγγιση πυθμένα

Η χρήση ακατάλληλων κύριων αποχετεύσεων πυθμένα ή η αλλαγή καλυμμάτων χωρίς νέα τεχνική τεκμηρίωση μπορεί να οδηγήσει σε σοβαρούς κινδύνους παγίδευσης λουομένων λόγω αναρρόφησης. Επιπλέον, η κακή κατανομή ροής και τα εσφαλμένα δίκτυα διακλάδωσης επηρεάζουν αρνητικά την ασφάλεια και τη λειτουργία της πισίνας. Οι σύγχρονες προδιαγραφές απαιτούν πιστοποιημένα συστήματα αποστράγγισης και σωστή τεχνική αξιολόγηση πριν από οποιαδήποτε αλλαγή.

Κακή μελέτη υπερχείλισης, καναλιών και δεξαμενής εξισορρόπησης

Πολλές πισίνες υπερχείλισης σχεδιάζονται κυρίως με αισθητικά κριτήρια, χωρίς επαρκή υπολογισμό χωρητικότητας της δεξαμενής εξισορρόπησης και ελέγχου στάθμης νερού. Αυτό έχει ως αποτέλεσμα ασταθή στάθμη, σπηλαίωση στις αντλίες, εισαγωγή αέρα στις σωληνώσεις και προβλήματα επιφανειακής απορρόφησης. Η σωστή λειτουργία των καναλιών υπερχείλισης και της δεξαμενής εξισορρόπησης είναι κρίσιμη για τη σταθερότητα της εγκατάστασης και την προστασία του εξοπλισμού.

Πρόχειρο δίκτυο σωληνώσεων και βαλβίδων

Υποδιαστασιολογημένες σωληνώσεις, λάθος υλικά και ανεπαρκής στήριξη οδηγούν σε υψηλές απώλειες φορτίου, διαρροές και αυξημένο θόρυβο λειτουργίας. Σε πολλές εγκαταστάσεις απουσιάζουν βασικά στοιχεία όπως σήμανση δικτύου, δυνατότητα αποστράγγισης και δοκιμές υδραυλικής πίεσης πριν από την επίχωση. Ένα σωστά σχεδιασμένο δίκτυο πρέπει να εξασφαλίζει απομόνωση εξοπλισμού, εξαερισμό και εύκολη συντήρηση.

Εσφαλμένη επιλογή αντλιών

Οι αντλίες συχνά επιλέγονται «με το μάτι» ή μόνο βάσει της ονομαστικής παροχής, χωρίς υπολογισμό ολικού μανομετρικού ύψους, διαθέσιμου ύψους αναρρόφησης και πραγματικών συνθηκών λειτουργίας. Το αποτέλεσμα είναι σπηλαίωση, υπερκατανάλωση ενέργειας, πρόωρες βλάβες και ασταθής λειτουργία θέρμανσης και δοσομέτρησης. Η σωστή επιλογή απαιτεί τεκμηρίωση μέσω καμπυλών λειτουργίας και λειτουργία στο πραγματικό σημείο απόδοσης.

Υποδιαστασιολογημένο ή δύσκολο στη σύντηρηση σύστημα φιλτραρίσματος

Η φίλτρανση αποτελεί τον πυρήνα της ποιότητας νερού και ενώ πολλές εγκαταστάσεις λειτουργούν φαινομενικά «ικανοποιητικά» σε περιόδους χαμηλής χρής παρουσιάζουν απότομη υποβάθμιση της διαύγειας και αύξηση χλωραμινών σε ώρες αιχμής. Συχνές αιτίες είναι η μικρή επιφάνεια φίλτρων, ακατάλληλα πληρωτικά υλικά και ελλιπές σύστημα αντίστροφης πλύσης (backwash). Παράλληλα, η ύπαρξη οργάνων μέτρησης πίεσης, γυάλινου ελέγχου ροής (sight glass) και επαρκούς πρόσβασης για αντικατάσταση υλικών φίλτρανσης είναι απαραίτητη.

Κακή ενσωμάτωση θέρμανσης και εναλλακτών θερμότητας

Λανθασμένη εγκατάσταση του συστήματος θέρμανσης νερού μπορεί να προκαλέσει επικαθίσεις αλάτων, διάβρωση και χαμηλή ενεργειακή απόδοση. Η αλληλουχία φίλτρανσης, θέρμανσης και χημικής επεξεργασίας πρέπει να αποτυπώνεται ξεκάθαρα στα διαγράμματα της εγκατάστασης ώστε να εξασφαλίζεται σωστή λειτουργία και η προστασία του εξοπλισμού.

Ανεπαρκής αερισμός και αφύγρανση σε εσωτερικές πισίνες

Στην περίπτωση των εσωτερικών πισίνων, όταν ο χώρος πισίνας αντιμετωπίζεται σαν κοινός κλιματιζόμενος χώρος χωρίς ειδική μελέτη σημείου δρόσου, σχετικής υγρασίας και αρνητικής πίεσης εμφανίζονται χλωραμίνες, συμπυκνώσεις, μούχλα και διάβρωση μεταλλικών στοιχείων. Οι εσωτερικές πισίνες αντιμετωπίζεται διεθνώς ως ειδική κατηγορία HVAC απαιτούν ειδικές κεντρικές κλιματιστικές μονάδες και συστήματα αφύγρανσης.

Επικίνδυνη αποθήκευση και δοσομέτρηση χημικών

Οι χώροι χημικών πρέπει να διαθέτουν ανεξάρτητα συστήματα απαγωγής αέρα, αυτοματισμούς ασφαλείας και αυστηρό διαχωρισμό χημικών ουσιών ώστε να αποτρέπεται η δημιουργία τοξικών αερίων.

Ελλιπής αυτοματισμός και κακή συντήρηση αισθητήρων

Οι ελεγκτές λειτουργίας χωρίς σωστή βαθμονόμηση και δοκιμές συναγερμών οδηγούν σε ασταθές pH και χλώριο, υπερδοσολογία ή υποδοσολογία χημικών και αδυναμία συμμόρφωσης με τις απαιτήσεις ποιότητας νερού. Οι αυτόματες μετρήσεις πρέπει να επαληθεύονται τακτικά με χειροκίνητους ελέγχους και να τηρούνται αρχεία βαθμονόμησης.

Ανεπαρκής ηλεκτρική προστασία γύρω από την πισίνα

Η τοποθέτηση ρευματοδοτών, πινάκων ή ηλεκτρολογικού εξοπλισμού πολύ κοντά στην πισίνα μπορεί να προκαλέσει σοβαρό κίνδυνο ηλεκτροπληξίας. Για λόγους ασφαλείας οι σύγχρονες προδιαγραφές απαιρούν ειδικά συστήματα χαμηλής τάσης, διακόπτες προστασίας από διαρροή ρεύματος και σωστή γείωση σε όλα τα μεταλλικά μέρη γύρω από την πισίνα.

Λάθη σε υποβρύχιο φωτισμό και κουτιά διακλάδωσης

Η χρήση ακατάλληλων υποβρύχιων φωτιστικών, λανθασμένων κουτιών διακλάδωσης ή μη προστατευμένου εξοπλισμού πίσω από καταπακτές μπορεί να οδηγήσει σε εισροή υγρασίας, βλάβες φωτιστικών ή ακόμη και ηλεκτροπληξία. Ο υποβρύχιος φωτισμός πρέπει να ακολουθεί αυστηρά τις απαιτήσεις ηλεκτρικής προστασίας και βαθμού στεγανότητας.

Ελλιπής συντονισμός στη στεγάνωση και στις Η/Μ εγκαταστάσεις

Ένα από τα πιο δαπανηρά προβλήματα στις πισίνες είναι οι διαρροές από κακή συνεργασία μεταξύ κατασκευαστικών και ηλεκτρομηχανολογικών συνεργείων. Όταν οι διελεύσεις σωληνώσεων, τα εξαρτήματα και οι αρμοί διαστολής αντιμετωπίζονται αποσπασματικά, εμφανίζονται ρωγμές, αποκολλήσεις επένδυσης και υγρασίες. Η στεγάνωση πρέπει να αποτελεί ολοκληρωμένο σύστημα και όχι απλή εφαρμογή αρμόστοκου ή επένδυσης.

Ολοκληρώνονται, το πιο πρακτικό κριτήριο ποιότητας είναι το εξής: αν η μελέτη μπορεί να οδηγήσει χωρίς ασάφειες σε προμήθεια εξοπλισμού, εγκατάσταση, ελέγχους, θέση σε λειτουργία, εκπαίδευση προσωπικού και τελική παράδοση του έργου τότε είναι ώριμη. Αν καταλήγει απλώς στο «τοποθετείται μία αντλία 25 m³/h και ένα φίλτρο 900», τότε δεν αποτελεί ολοκληρωμένη ηλεκτρομηχανολογική μελέτη πισίνας, αλλά μια προκαταρκτική πρόταση υλικών.

Γιατί έχει σημασία ο έμπειρος κατασκευαστής

Η πισίνα είναι ένα από τα ελάχιστα τεχνικά έργα όπου μια αστοχία μπορεί να επηρεάσει ταυτόχρονα τη υγεία, την ηλεκτρική ασφάλεια, τη χημική επικινδυνότητα, τη δομική αντοχή και την εμπειρία του χρήστη. Αυτό σημαίνει ότι ένας έμπειρος κατασκευαστής δεν λειτουργεί απλώς ως «εργολάβος πισίνας», αλλά ως συντονιστής και ενοποιητής πέντε διαφορετικών τεχνικών πεδίων: των υδραυλικών εγκαταστάσεων, της επεξεργασίας νερού, του ηλεκτρολογικού σχεδιασμού, του σχεδιασμού HVAC/natatorium και της στεγάνωσης με τις σχετικές κατασκευαστικές λεπτομέρειες.

Υδραυλικός σχεδιασμός πισίνας

Ο κατασκευαστής πρέπει να μπορεί να τεκμηριώσει υπολογισμούς ολικού μανομετρικού ύψους (TDH), χρόνου ανακυκλοφορίας, ταχυτήτων ροής, καμπυλών αντλιών και διάταξης στομίων προσαγωγής και επιστροφής νερού. Παράλληλα, απαιτούνται σωστοί υπολογισμοί δεξαμενής εξισορρόπησης και στάθμης λειτουργίας.

Η έλλειψη σωστής υδραυλικής μελέτης οδηγεί σε «νεκρές ζώνες», σπηλαίωση αντλιών, λανθασμένες παροχές και ασταθή στάθμη νερού.

Χημεία νερού και δοσομέτρηση

Η σωστή επεξεργασία νερού απαιτεί επιλογή κατάλληλου απολυμαντικού μέσου, στρατηγική ελέγχου pH και ασφαλή αυτοματισμό δοσομέτρησης. Ο κατασκευαστής οφείλει επίσης να προβλέπει ασφαλείς χώρους αποθήκευσης χημικών και διατάξεις ασφαλείας.

Με αυτόν τον τρόπο αποφεύγονται υπερδοσολογίες, υποδοσολογίες, έκλυση αερίων, διάβρωση εξοπλισμού και ασταθής λειτουργία της εγκατάστασης.

Ηλεκτρική ασφάλεια σε χώρους πισίνας

Η εγκατάσταση πρέπει να συνοδεύεται από μελέτη ηλεκτρικών ζωνών, ισοδυναμικής σύνδεσης, κυκλωμάτων πολύ χαμηλής τάσης ασφαλείας (SELV) και διατάξεων διαφυγής ρεύματος (RCD). Ιδιαίτερη προσοχή απαιτείται στον υποβρύχιο φωτισμό και στους τεχνικούς χώρους πίσω από καταπακτές.

Η σωστή ηλεκτρολογική μελέτη αποτρέπει κινδύνους ηλεκτροπληξίας και εξασφαλίζει συμμόρφωση με τις ειδικές απαιτήσεις των χώρων πισίνας.

Κλιματισμός και αφύγρανση εσωτερικής πισίνας

Σε εσωτερικές πισίνες απαιτούνται υπολογισμοί σχετικής υγρασίας, σημείου δρόσου, αρνητικής πίεσης και διαχείρισης χλωραμινών. Ο σωστός σχεδιασμός του συστήματος κλιματισμού και αφύγρανσης είναι καθοριστικός για τη λειτουργία του χώρου.

Η ανεπαρκής μελέτη οδηγεί σε συμπυκνώσεις, δυσοσμία, διάβρωση και φθορές στο κτιριακό κέλυφος.

Συντονισμός στεγάνωσης και τελειωμάτων

Ο κατασκευαστής πρέπει να μπορεί να τεκμηριώσει λεπτομέρειες αρμών διαστολής, διελεύσεων σωληνώσεων και συμβατότητας μεταξύ υποστρώματος, στεγανωτικού υλικού, κόλλας και τελικής επένδυσης.

Η έλλειψη συντονισμού προκαλεί διαρροές, αποκολλήσεις επενδύσεων και δευτερογενείς ηλεκτρομηχανολογικές βλάβες.

Η ουσία είναι απλή: ο έμπειρος κατασκευαστής δεν καλείται να  «σώσει το έργο» μετά την εμφάνιση των προβλημάτων, αλλά το σχεδιάζει εξαρχής ώστε να μην δημιουργηθούν ποτέ. Στις πισίνες αυτή η διαφορά αποτυπώνεται λιγότερο στο πώς δείχνει το έργο την ημέρα των εγκαινίων και περισσότερο στο αν λειτουργεί σωστά τον δεύτερο χειμώνα, στο μέγιστο φορτίο λειτουργίας και μετά την πρώτη σοβαρή συντήρηση.

Τεχνικές ερωτήσεις και απαντήσεις

Γιατί εμφανίζονται «νεκρές ζώνες» σε μια πισίνα;

Οι «νεκρές ζώνες» δημιουργούνται όταν η κατανομή της ανακυκλοφορίας δεν είναι ομοιόμορφη. Συνήθεις αιτίες είναι η λανθασμένη τοποθέτηση στομίων προσαγωγής και αναρρόφησης, η κακή γεωμετρία ροής και η ανεπαρκής επιφανειακή απορρόφηση. Το αποτέλεσμα είναι στάσιμο νερό, αυξημένες χλωραμίνες και ανομοιόμορφη απολύμανση.

Ποιο είναι το συχνότερο λάθος στον υπολογισμό της ανακυκλοφορίας;

Πολλές εγκαταστάσεις βασίζονται στην ονομαστική παροχή της αντλίας και όχι στην πραγματική παροχή λειτουργίας που περνά από τα φίλτρα. Στην πράξη οι απώλειες φορτίου και οι αποκλίσεις κατασκευής μειώνουν σημαντικά τη διαθέσιμη παροχή.

Γιατί είναι σημαντική η δεξαμενή εξισορρόπησης σε πισίνες υπερχείλισης;

Η δεξαμενή εξισορρόπησης σταθεροποιεί τη στάθμη νερού και απορροφά τις μεταβολές όγκου κατά τη χρήση της πισίνας. Όταν είναι υποδιαστασιολογημένη, εμφανίζονται προβλήματα όπως εισαγωγή αέρα στις αντλίες, ασταθής λειτουργία και κακή υπερχείλιση.

Πότε ένα σύστημα φίλτρανσης θεωρείται υποδιαστασιολογημένο;

Όταν δεν μπορεί να διατηρήσει σταθερή ποιότητα νερού σε συνθήκες αιχμής. Συνήθη σημάδια είναι η θολότητα, η αυξημένη κατανάλωση χημικών και η γρήγορη αύξηση διαφορικής πίεσης στα φίλτρα.

Γιατί αποτυγχάνουν πολλές στεγανώσεις πισίνας;

Συνήθως λόγω κακού συντονισμού μεταξύ πολιτικού μηχανικού, υδραυλικών και Η/Μ συνεργείων. Οι αστοχίες εμφανίζονται κυρίως σε διελεύσεις σωληνώσεων, αρμούς διαστολής και σημεία αλλαγής υλικών.

Τι σημαίνει commissioning σε έργα πισίνας;

Είναι η διαδικασία λειτουργικού ελέγχου και επαλήθευσης όλων των υποσυστημάτων της εγκατάστασης πριν από την παράδοση του έργου. Περιλαμβάνει δοκιμές παροχών, αυτοματισμών, δοσομέτρησης, ηλεκτρικών προστασιών και πραγματικών συνθηκών λειτουργίας.

Η προσέγγιση που παρουσιάζεται στο παρόν άρθρο βασίζεται σε εμπειρία μελέτης, τεχνικού σχεδιασμού, κατασκευής και λειτουργικής εγκατάστασης ηλεκτρομηχανολογικών εγκαταστάσεων πισίνας. Η τεχνική μελέτη αντιμετωπίζεται ως κρίσιμο στάδιο για τη διασφάλιση της υδραυλικής σταθερότητας, της ποιότητας νερού, της ασφάλειας και της μακροχρόνιας αξιοπιστίας της εγκατάστασης. αξιόπιστης λειτουργίας, της συμμόρφωσης με το ισχύον υγειονομικό πλαίσιο και του ελέγχου του κόστους κύκλου ζωής της εγκατάστασης.

Για τεχνική συζήτηση, μελέτη έργου ή αξιολόγηση υφιστάμενης εγκατάστασης η επικοινωνία μπορεί να γίνει μέσω της αντίστοιχης σελίδας επαφής της Filpro.
